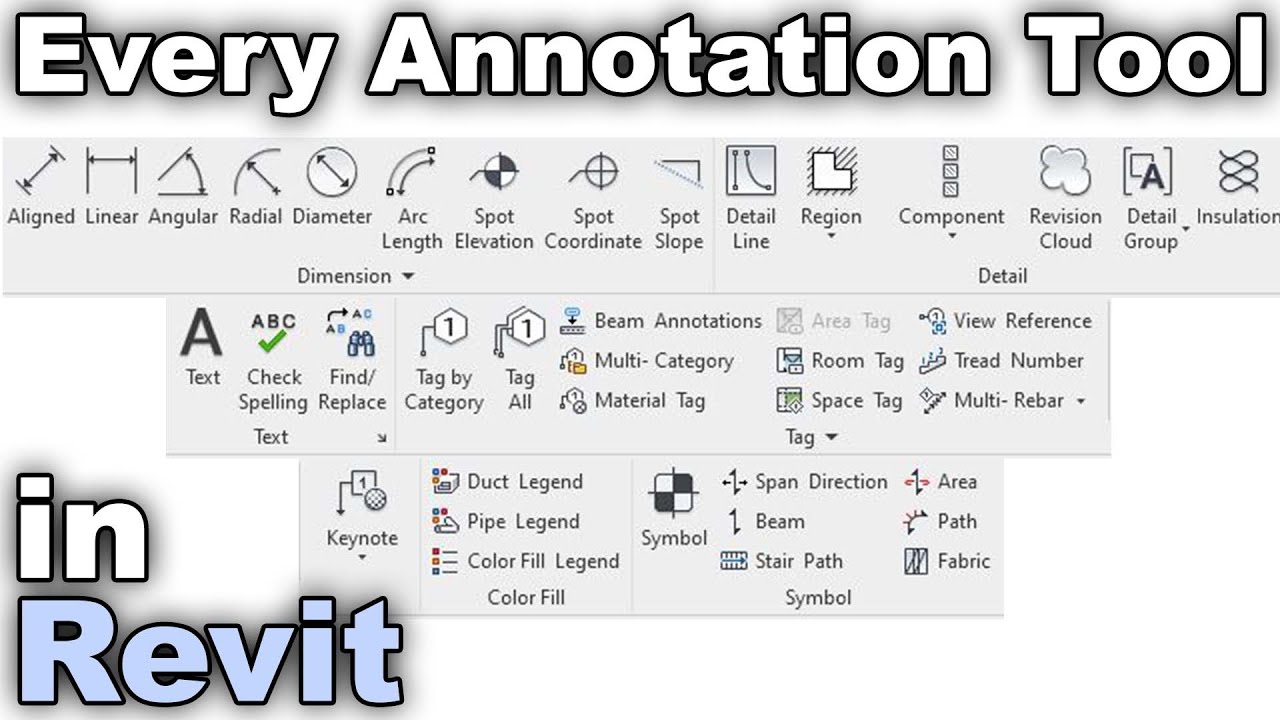

레빗 주석 수정하기.

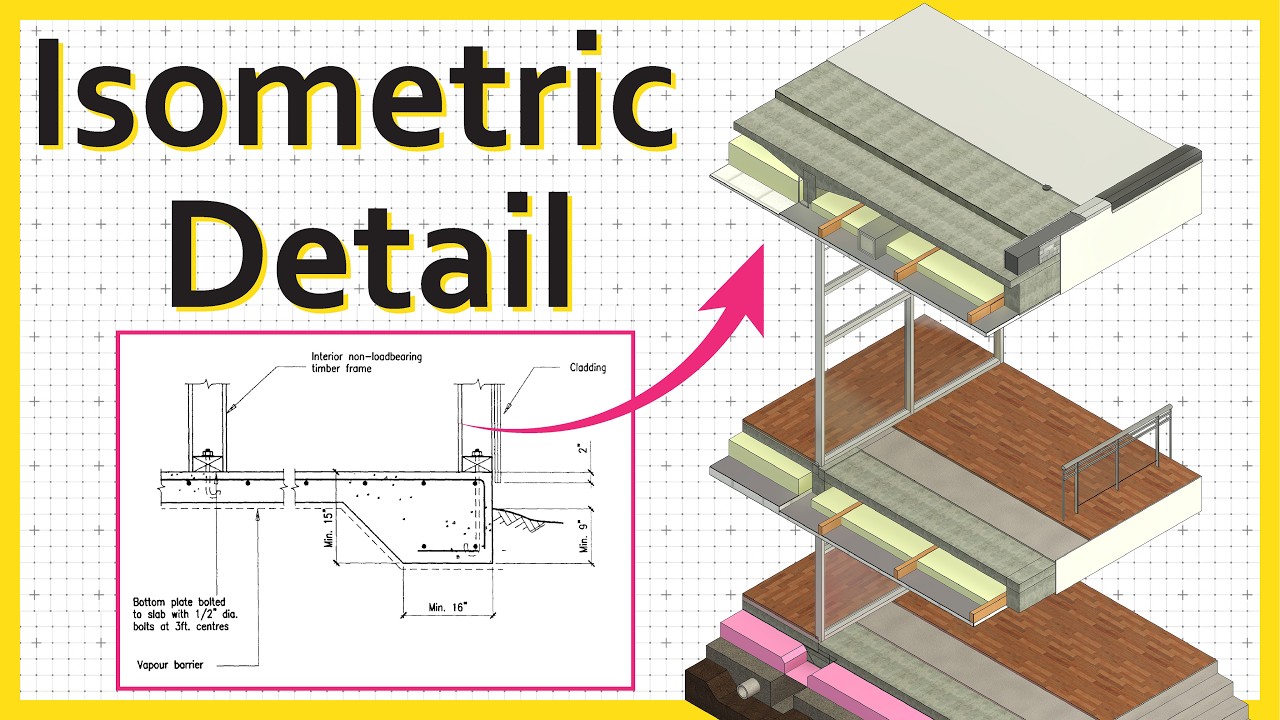

3D 상세도

3D 상세도가 현장 실수를 줄이는 이유

평면 상세도만으로는 놓치기 쉬운 접합부와 이질 재료의 만남을 3차원으로 미리 확인하면 시공 중 시행착오를 크게 줄일 수 있습니다.

왜 상세도를 3D로 그리는가

전통적인 상세도는 단면과 평면을 조합해 시공자가 머릿속으로 입체를 재구성해야 하는 방식이었습니다. 반면 3D 상세도는 실제 부재의 형상과 접합 방식을 입체적으로 보여주기 때문에, 특히 여러 재료가 만나는 창호 주변, 처마, 방수 마감 부위처럼 시공 오차가 발생하기 쉬운 구간에서 오해의 소지를 크게 줄여줍니다. BIM 환경에서 만든 3D 상세도는 실제 부재의 치수와 물량 정보를 함께 담고 있어, 도면 수정이 발생해도 관련 상세와 물량이 함께 갱신된다는 실무적 장점도 있습니다.

상세도 작성에서 놓치기 쉬운 부분

3D로 그린다고 해서 저절로 정확한 상세도가 되는 것은 아닙니다. 실제 시공 순서를 반영하지 않은 3D 모델은 오히려 현장에서 혼란을 줄 수 있습니다. 따라서 상세도를 작성할 때는 형상뿐 아니라 실제 시공 순서와 하자가 자주 발생하는 취약 부위(방수 턱, 이질재 접합부 등)를 함께 표기해주는 것이 현장에서 훨씬 유용하게 쓰입니다.

캐드작업 최소화

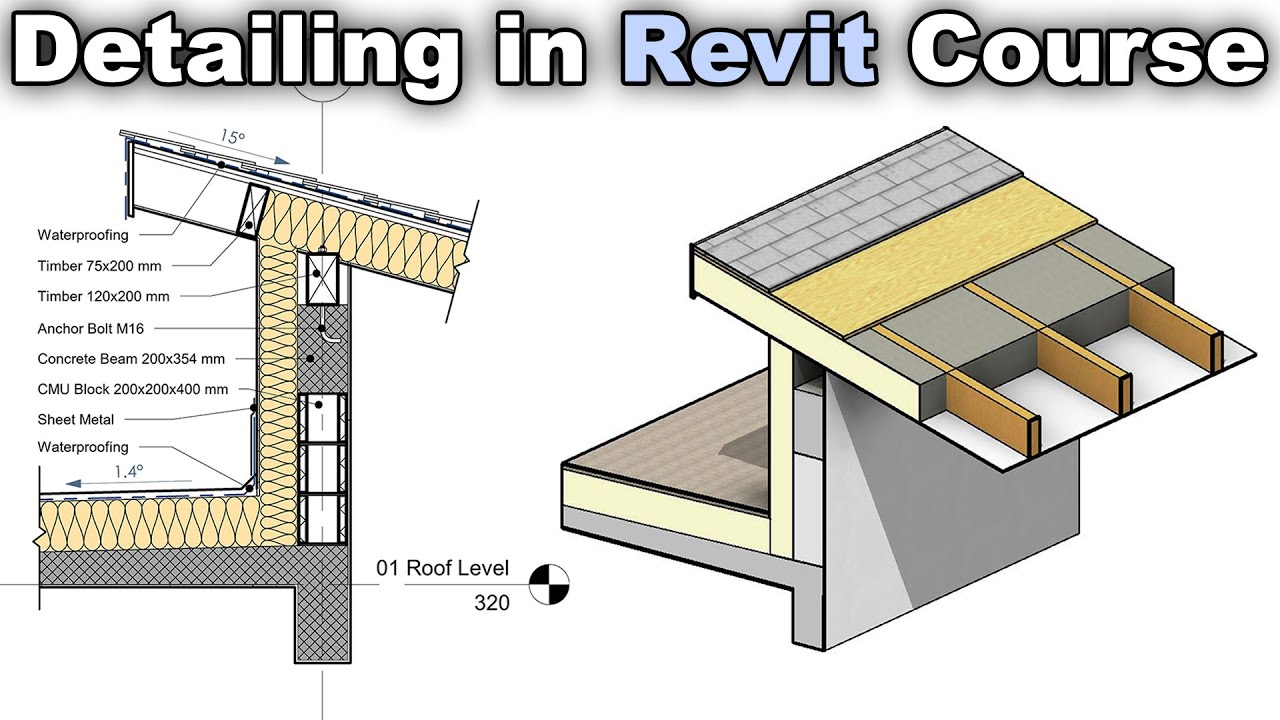

레빗 상세도, 뷰 하나로 끝내는 법

Callout과 Drafting View, 3D Detail을 상황에 맞게 조합하면 별도 캐드 작업 없이도 실시공 도면 수준의 상세도를 뽑아낼 수 있습니다.

Callout과 Drafting View, 언제 무엇을 쓸까

Callout은 원본 모델 뷰의 일부를 확대해 만드는 상세뷰로, 평면·단면과 자동으로 연동되어 모델이 바뀌면 상세도도 함께 갱신되는 것이 가장 큰 장점입니다. 반면 Drafting View는 모델과 무관하게 2D 선으로 직접 그리는 뷰로, 표준 상세(창호 주변 방수 디테일, 마감재 겹침 부위 등)처럼 반복적으로 쓰이는 도면을 라이브러리화할 때 유리합니다. 실무에서는 구조·형상이 자주 바뀌는 부위는 Callout으로, 표준화된 디테일은 Drafting View로 분리해 관리하는 방식이 유지보수 측면에서 효율적입니다.

3D Detail로 복잡한 접합부 표현하기

철골 접합부나 커튼월 코너처럼 2D만으로는 이해하기 어려운 부위는 3D 뷰를 상세 축척으로 잘라 상세도로 활용하는 방법이 효과적입니다. 3D Detail은 실제 부재 형상을 그대로 반영하기 때문에 시공사와의 협의 과정에서 오해를 줄이고, 별도의 3D 모델링 재작업 없이 상세도 세트에 바로 포함시킬 수 있다는 장점이 있습니다.

밸브 모델링.

MEP 패밀리, 파라미터 설계가 절반

밸브 하나를 모델링하더라도 어떤 파라미터를 넣느냐에 따라 실무 활용도가 완전히 달라집니다.

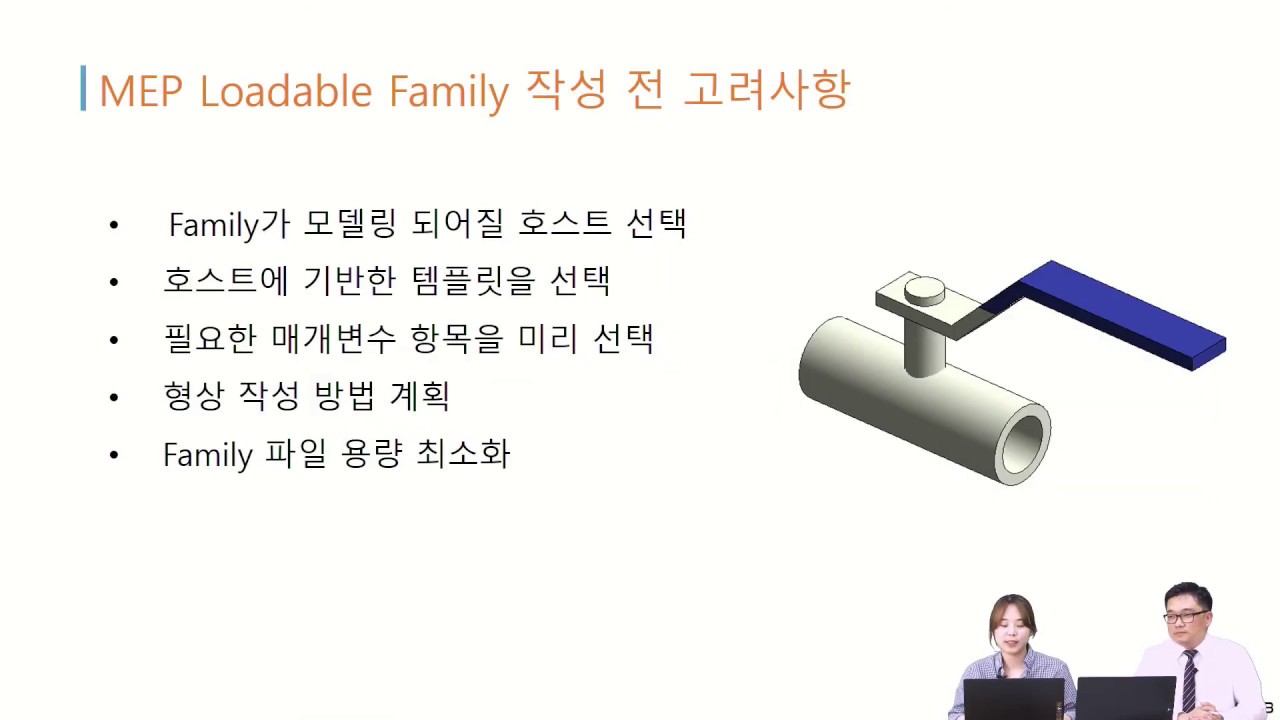

MEP Family, 왜 직접 만들어야 할까

제조사에서 제공하는 기성 패밀리는 형상은 정확하지만 프로젝트마다 요구되는 연결 정보(Connector)나 배관 규격이 다른 경우가 많아 그대로 쓰기 어려운 경우가 많습니다. 밸브, 트랩, 스트레이너 같은 배관 부속을 직접 패밀리로 제작하면 배관 Routing 시 자동으로 정확한 연결점을 인식시킬 수 있고, 물량 산출이나 사양 관리도 패밀리 파라미터에 연동시켜 일관되게 관리할 수 있습니다.

실무에서 자주 쓰는 파라미터 구성

밸브류 패밀리를 만들 때는 형상 치수뿐 아니라 유량방향, 압력등급, 재질, 연결구경 같은 사양 정보를 타입 파라미터로 넣어두는 것이 핵심입니다. 이렇게 구성해두면 동일한 패밀리 안에서 여러 규격의 밸브를 타입만 바꿔가며 배치할 수 있고, 이후 물량표(스케줄)를 뽑을 때도 별도 수작업 없이 사양별 집계가 자동으로 이루어집니다.

파이프 모델링 심화

BIM에서 배관 경로를 잡는다는 것

레빗의 배관 라우팅 기능은 단순히 선을 긋는 것이 아니라, 다른 공종과의 간섭을 피하면서 구배와 이격거리 기준까지 반영해 경로를 결정하는 작업입니다.

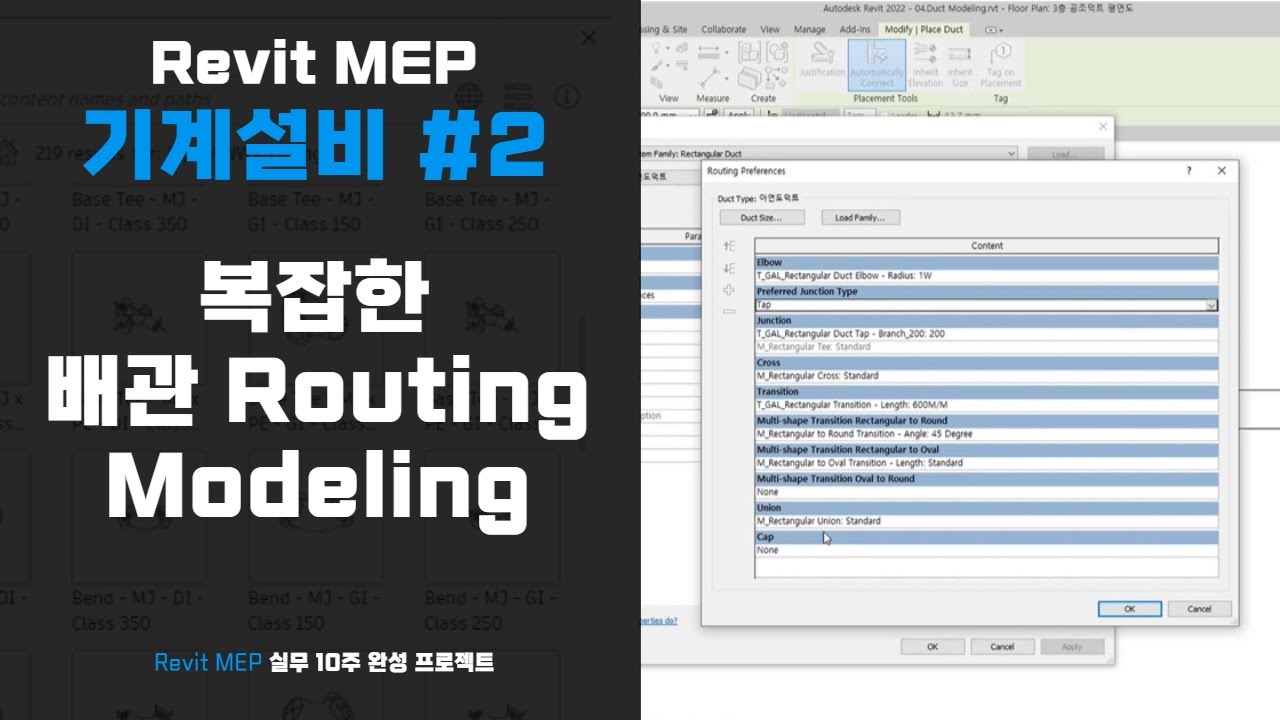

왜 배관 라우팅이 까다로운가

기계설비 도면에서 배관은 직선으로만 흐르지 않습니다. 천장 속에는 덕트, 전기 트레이, 구조 보와 같은 다른 요소들이 함께 지나가기 때문에, 배관 경로를 잡을 때는 이들과의 이격거리와 시공 순서까지 함께 고려해야 합니다. BIM 환경에서 배관을 모델링하는 가장 큰 장점은 이런 간섭 요소를 3차원으로 미리 확인하고, 시공 전에 도면상에서 충돌을 걸러낼 수 있다는 점입니다. 특히 구배가 필요한 배수 배관은 경로가 길어질수록 레벨 관리가 까다로워지므로, 시작점과 끝점의 높이 차이를 먼저 계산한 뒤 중간 경유 지점을 설정하는 순서로 접근하는 것이 안정적입니다.

실무에서 자주 부딪히는 문제

복잡한 배관 라우팅에서 실무자들이 가장 자주 겪는 어려움은 여러 공종의 모델이 함께 얽히는 구간에서 발생하는 간섭입니다. 이 때문에 배관을 모델링하기 전에 다른 공종(구조, 전기, 공조)과의 조정 회의를 통해 우선순위 구간을 미리 합의해두면, 이후 수정 작업을 크게 줄일 수 있습니다. 또한 실제 시공에서 사용할 표준 부속(피팅) 규격을 프로젝트 초기에 설정해두면, 자동 라우팅 결과물이 현장 시공성과 크게 어긋나지 않는다는 실무적인 이점도 있습니다.

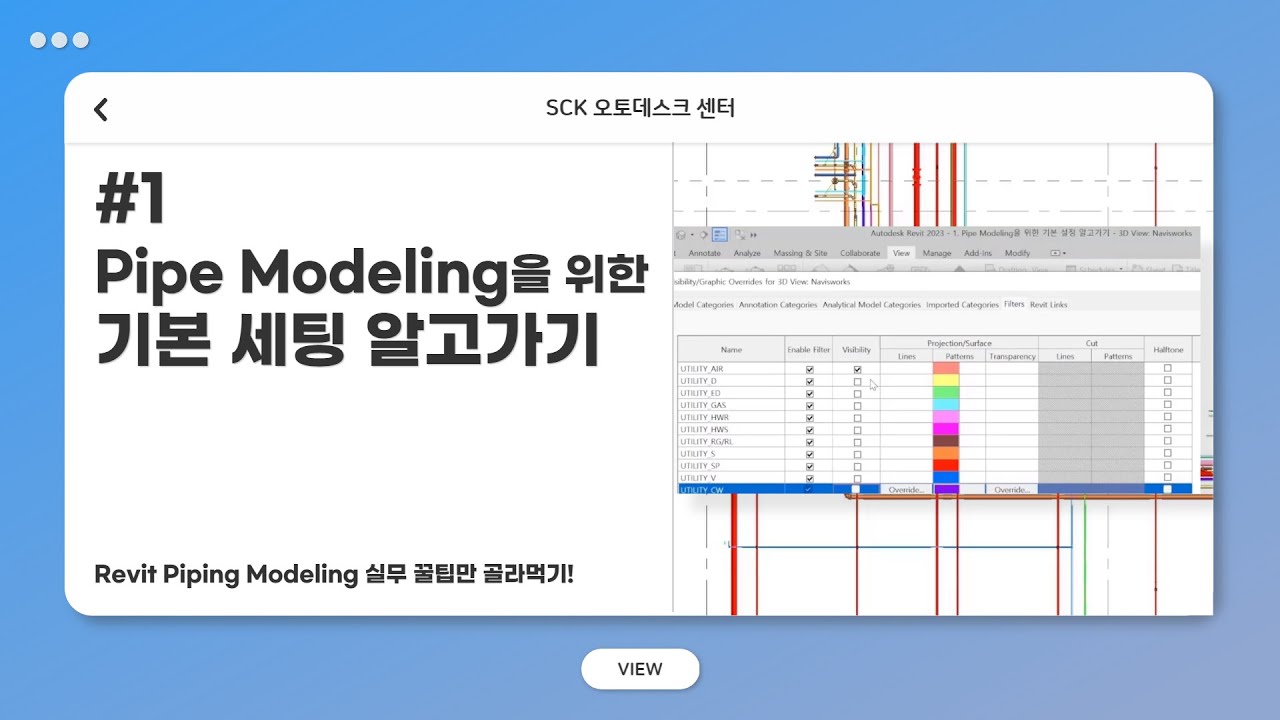

레빗 파이프모델링

파이프 모델링, 세팅이 절반이다

Revit에서 배관을 모델링하기 전 시스템 유형과 배관 유형, 라우팅 프리퍼런스를 미리 정리해두면 이후 작업 속도와 정확도가 크게 달라집니다.

파이프 모델링 전 준비해야 할 것들

Revit에서 배관 모델링을 시작하기 전에는 프로젝트에서 사용할 배관 시스템의 종류부터 정리해야 합니다. 급수, 급탕, 배수, 소화 등 용도에 따라 별도의 시스템으로 구분하고, 각 시스템에 맞는 배관 유형과 규격, 재질을 설정해 두어야 이후 모델링 과정에서 부재 정보가 뒤섞이지 않습니다. 이 초기 세팅이 부실하면 물량 산출이나 간섭 체크 단계에서 다시 손봐야 하는 경우가 많아 처음부터 꼼꼼히 잡아두는 것이 중요합니다.

라우팅 프리퍼런스의 역할

라우팅 프리퍼런스는 배관이 방향을 바꾸거나 크기가 달라질 때 어떤 피팅을 자동으로 삽입할지 정의하는 규칙입니다. 이를 시스템별로 미리 지정해 두면 모델러가 배관을 그릴 때마다 일일이 피팅을 선택하지 않아도 되어 작업 효율이 크게 올라가고, 프로젝트 전체에서 피팅 사용 기준도 일관되게 유지할 수 있습니다.

협업을 고려한 세팅의 중요성

실무 프로젝트는 대부분 여러 명의 모델러가 함께 작업하기 때문에, 초기 세팅이 프로젝트 표준으로 정리되어 있지 않으면 담당자마다 시스템 분류나 피팅 사용 기준이 달라지는 문제가 생깁니다. 따라서 파이프 모델링을 시작하기 전 프로젝트 템플릿 차원에서 시스템, 배관 유형, 라우팅 프리퍼런스를 표준화해두는 작업이 전체 협업 효율과 도면 품질을 좌우하는 중요한 밑작업이 됩니다.

레빗에서 유기적형태 벽면 모델링

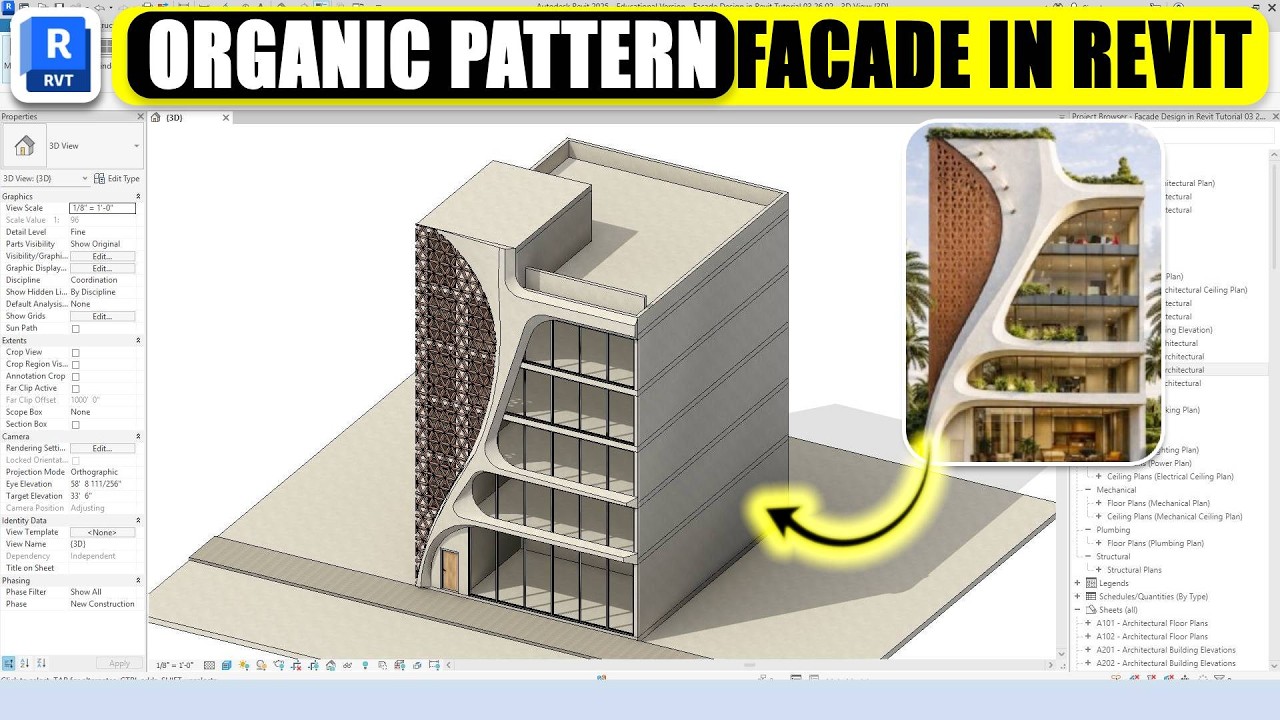

유기적 패턴 외관, Revit에서 어떻게 만들어질까

곡면과 반복 패턴이 어우러진 유기적 외관은 매스 모델링과 어댑티브 컴포넌트를 조합해 구현하며, 디자인 의도만큼 패널 제작성과 시공성도 함께 검토해야 합니다.

유기적 외관 디자인의 기본 원리

유기적 패턴 외관은 대개 개념 매스(컨셉추얼 매스)에서 출발합니다. 자유곡면 형태의 매스를 만든 뒤 표면을 격자나 삼각형 등 분할 패턴으로 나누고, 각 분할 면마다 개구율이나 돌출량을 조금씩 다르게 부여해 유기적인 리듬감을 만드는 방식이 일반적입니다. 이 과정은 반복 작업이 많기 때문에 파라메트릭 설계 도구를 활용해 값을 일괄적으로 제어하는 것이 효율적입니다.

Revit에서의 대략적인 작업 흐름

일반적으로는 개념 매스 패밀리를 작성한 뒤 표면에 분할 패턴을 적용하고, 각 분할 셀마다 배치할 어댑티브 컴포넌트 패밀리를 별도로 정의합니다. 이렇게 만든 패턴형 패밀리를 매스 표면에 배열하면 곡면을 따라 자연스럽게 휘어지는 외관 패턴을 구현할 수 있으며, 반복 규칙이 복잡한 경우에는 비주얼 프로그래밍 도구와 연계해 패턴 생성을 자동화하기도 합니다.

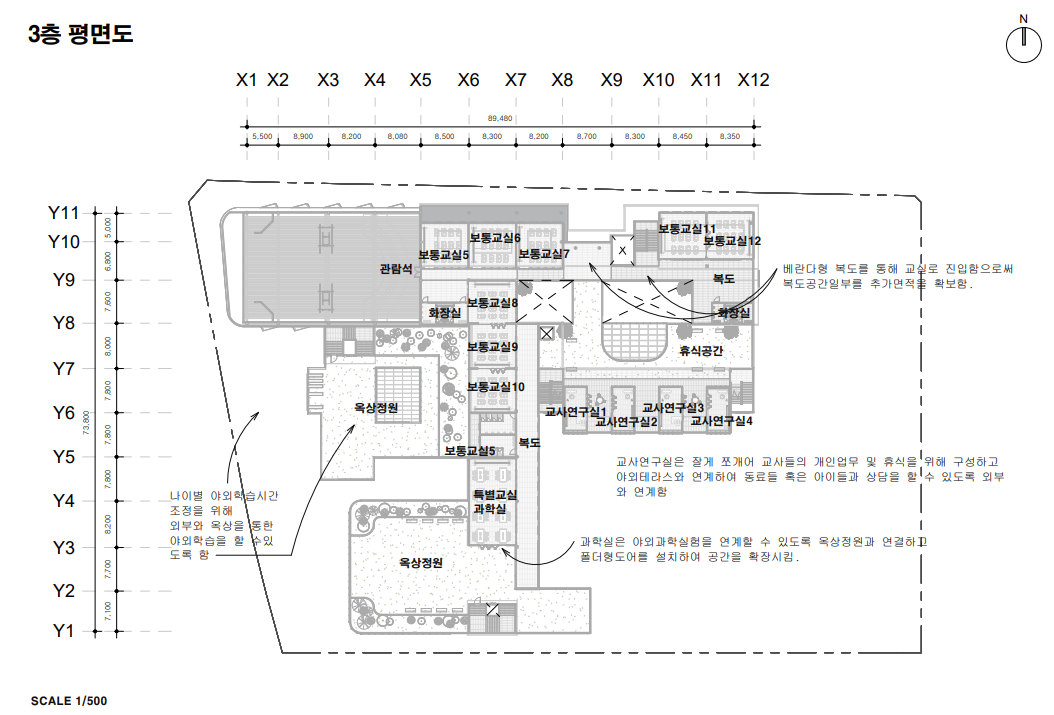

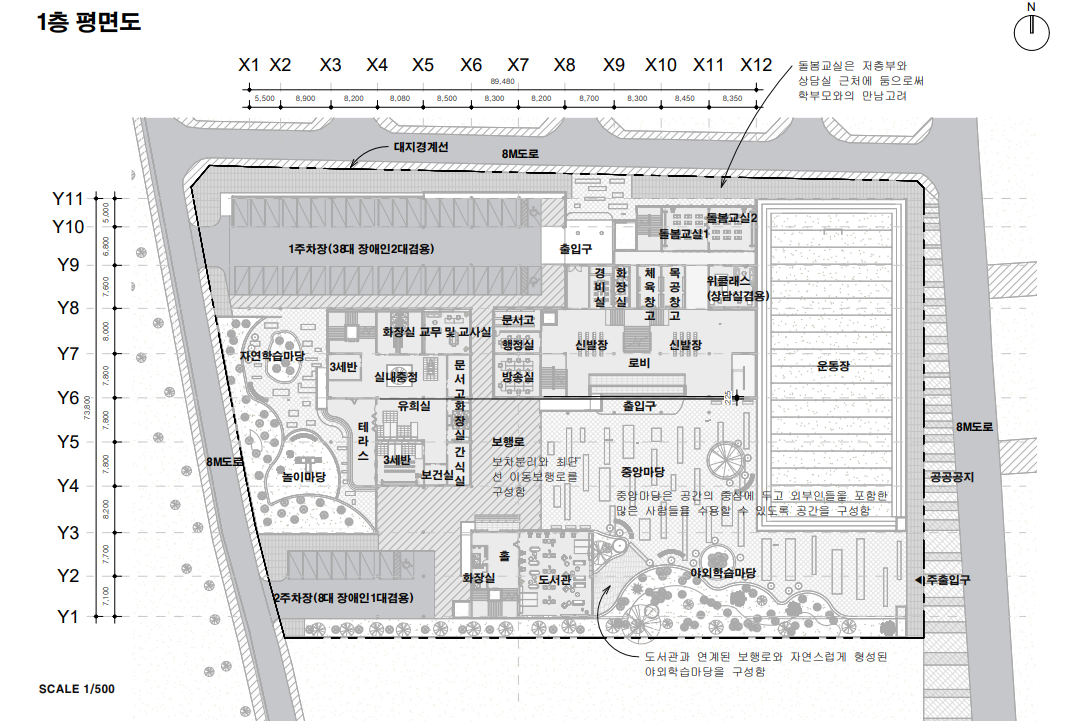

올초에 참여했던 설계공모 작품을 올립니다.

계속적으로 공모에 참여해야 되는데 시간적 여유가 없는게 아쉽네요. 올해도 얼마 남지 않았는데 한작품이라도 더 출품할 수 있도록 시간을 내도록 해봐야겠습니다.

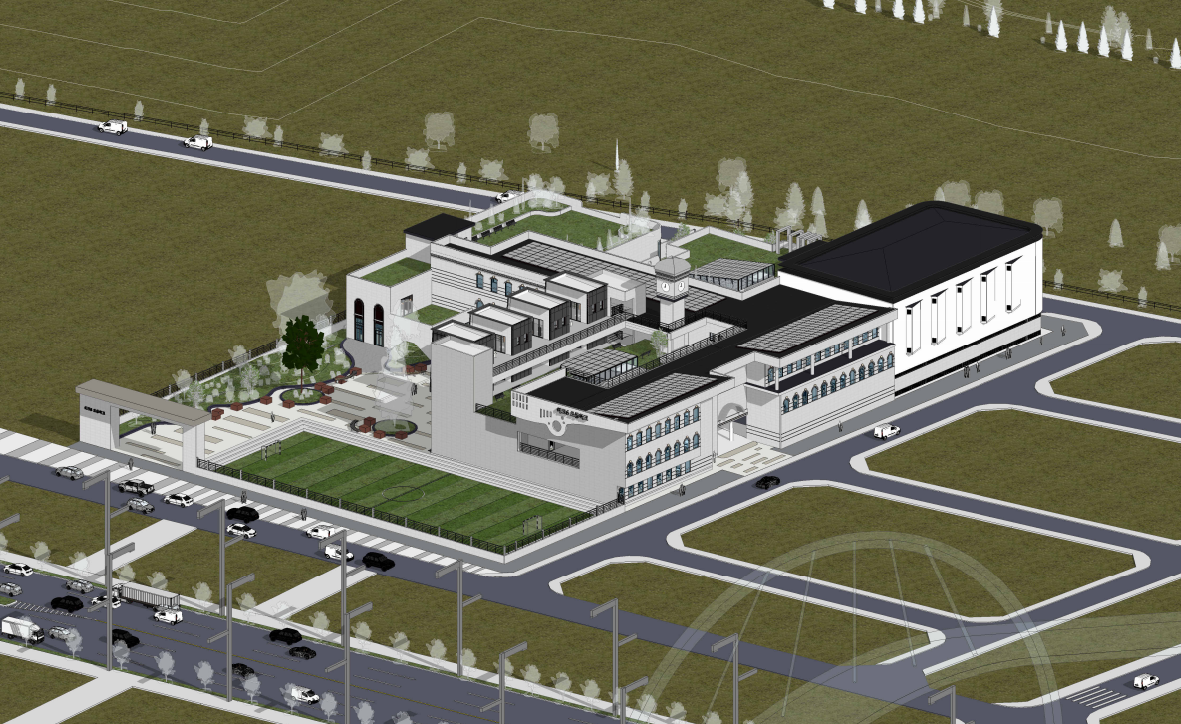

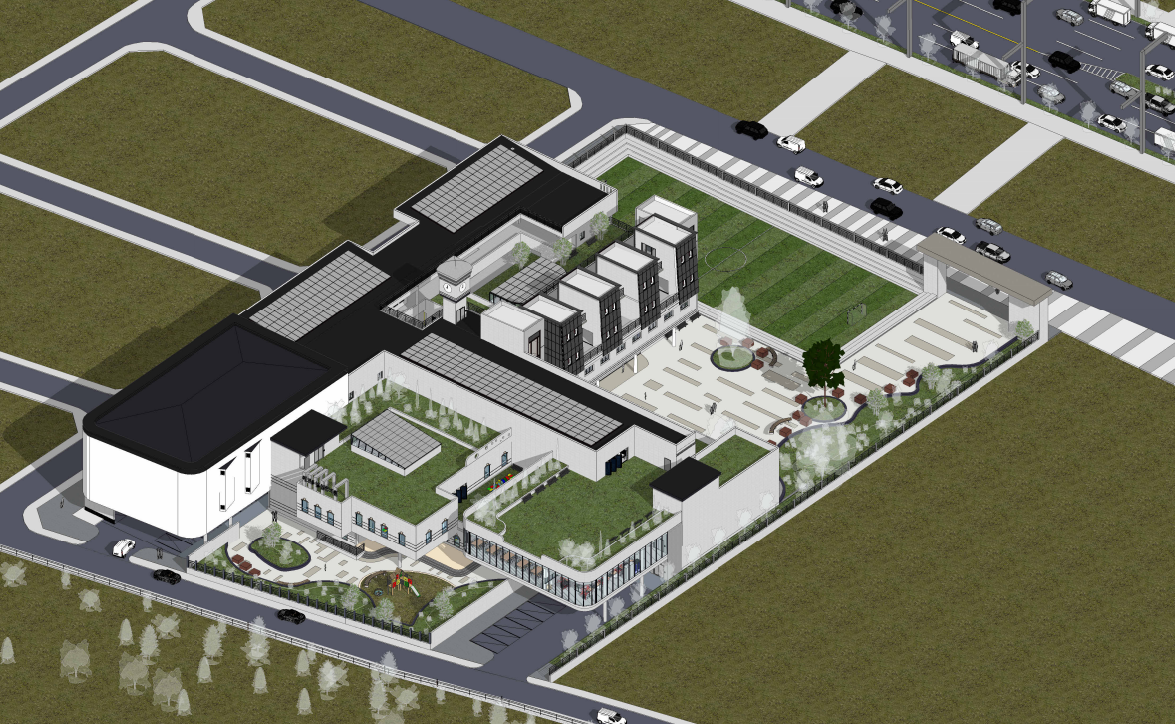

교육청 설계공모, 어떤 과정으로 진행되나

교육시설 공모는 학생 안전과 교육 프로그램을 동시에 만족시켜야 하는 특수성 때문에 일반 설계공모와는 다른 접근이 필요합니다.

교육청이 발주하는 설계공모는 학교, 교육지원시설, 문화센터 등 공공 교육시설을 대상으로 하며, 단순한 조형미보다 교육 프로그램의 운영 효율성과 학생 안전이 우선적으로 평가되는 특징이 있습니다. 대지면적과 건축면적, 연면적 같은 기본 지표뿐 아니라 동선 계획, 채광과 환기, 비상시 대피 동선까지 종합적으로 검토된 안이 높은 점수를 받는 경향이 있습니다.

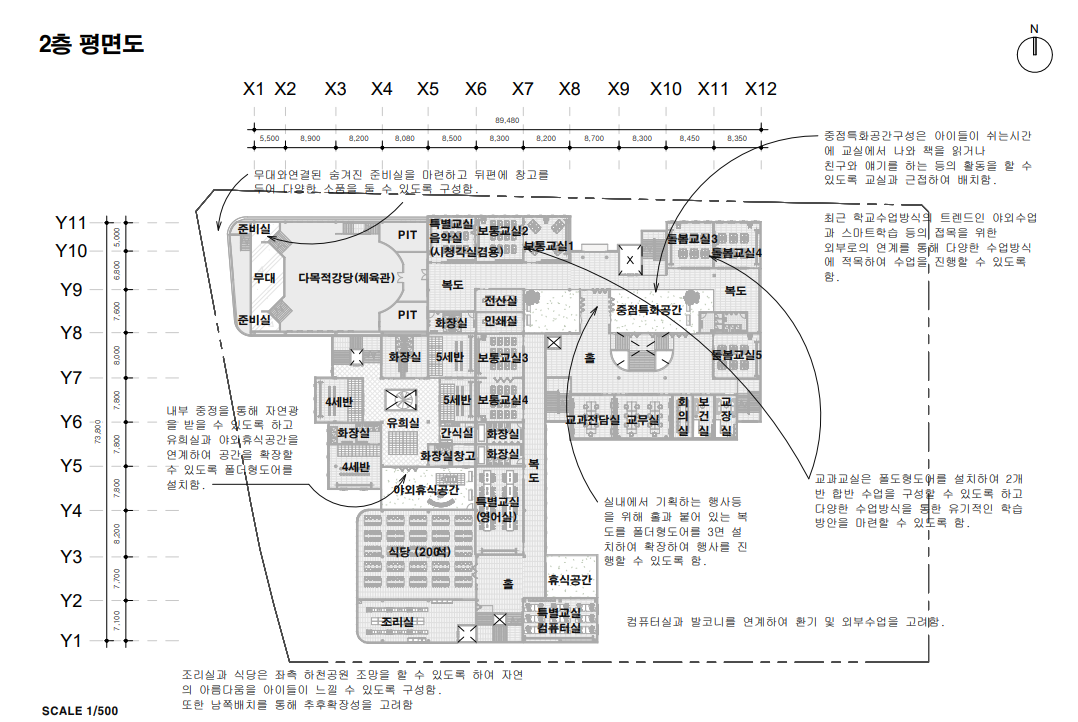

대지면적 : 9,989.83㎡ (3,027.22평)

건축면적 : 4,671.73㎡ (46.76%)

바닥면적(연면적) : 7245.28㎡ (72.53%)

BIM 기반 설계와 렌더링의 역할

설계공모에서 BIM(빌딩정보모델링) 소프트웨어를 활용하면 평면·단면·투시도를 하나의 통합 모델에서 일관되게 생성할 수 있어, 도면 간 불일치를 줄이고 설계 변경 시 전체 도면에 자동으로 반영되는 장점이 있습니다. 다만 소프트웨어 버전이 바뀌면 기존에 적용해둔 재질(머티리얼) 정보가 누락되거나 렌더링 결과가 달라지는 경우가 종종 발생하는데, 이는 공모 마감 직전 작업 시 특히 주의해야 할 부분입니다.

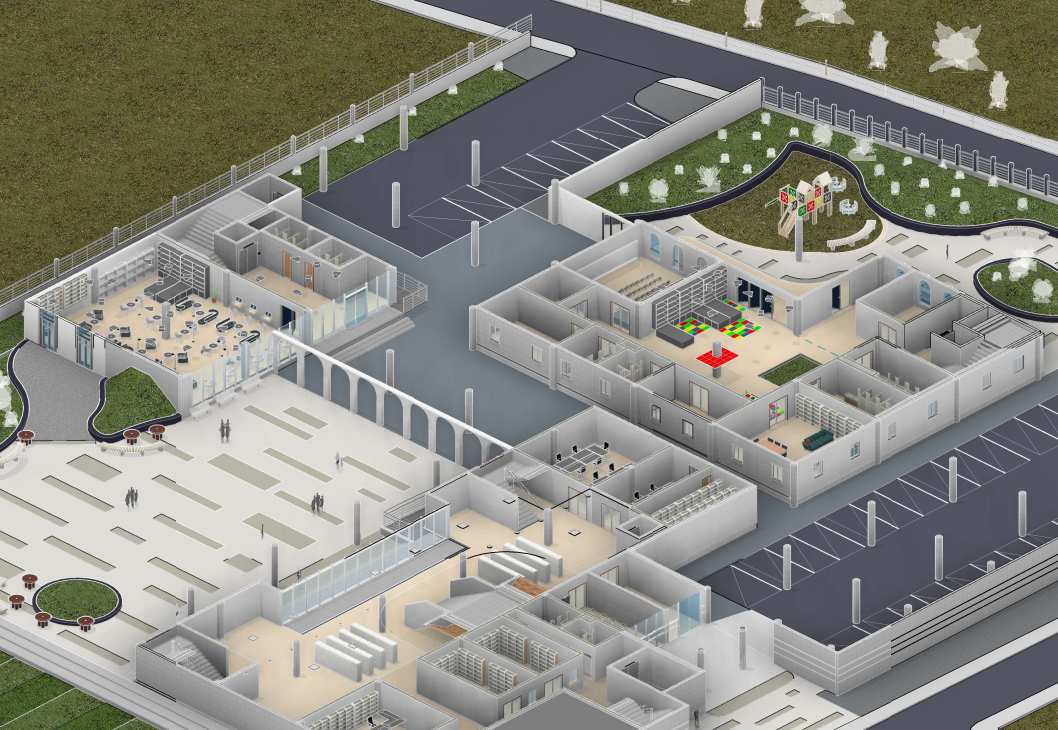

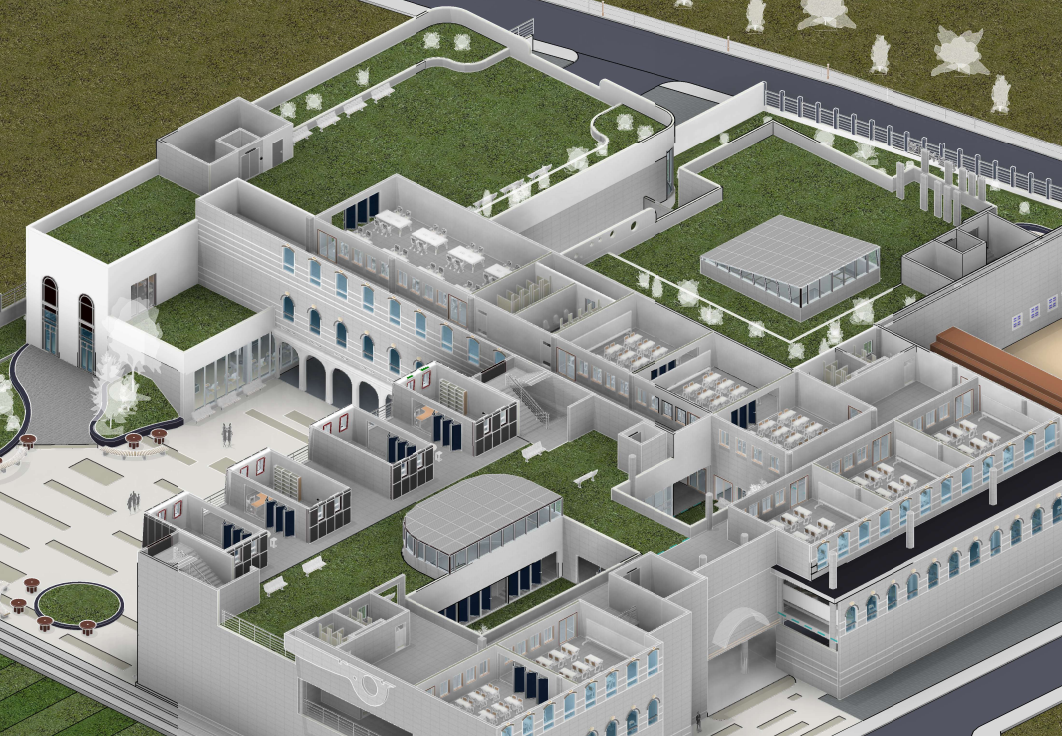

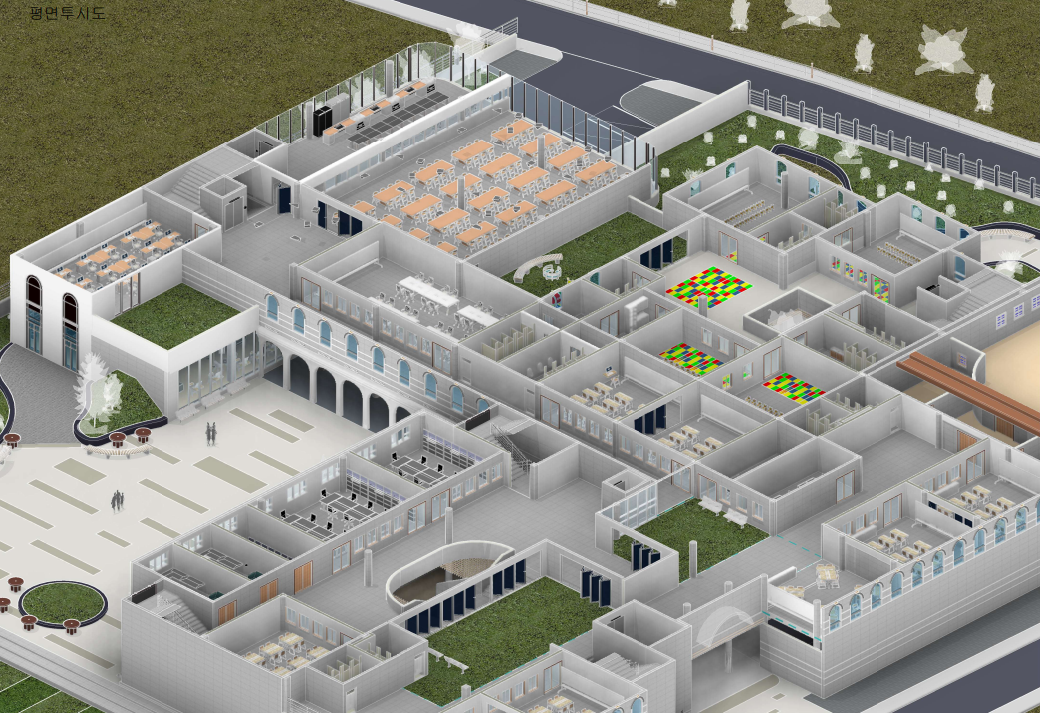

레빗 버전 업데이트되서 내부투시도를 새로 뽑으니 재질이 누락되어 조금 다르게 나왔습니다.

보여지는 도면, 읽히는 설계

도면은 읽는 것이다 설계를 하다 보면 자주 듣게 되는 말이 있다.

도면은 읽는 것이다

설계를 하다 보면 자주 듣게 되는 말이 있다.

“이게 어디까지 깊이예요?”, “이 선은 앞면인가요, 뒷면인가요?”

그럴 때마다 생각하게 된다.

도면이라는 건 결국 ‘그리는 사람’보다 ‘읽는 사람’을 위한 언어라는 것.

아무리 많은 정보를 담았다 해도, 읽히지 않으면 그건 설계가 아니다.

우리가 흔히 사용하는 2D 도면은

절단선, 해치, 히든선, 입면선 등으로 구조와 형상을 표현하지만,

그 정보는 늘 제한적이고 해석을 요구한다.

경험이 많은 사람에겐 익숙하겠지만,

처음 도면을 접하는 사람, 혹은 현장에서 판단해야 하는 사람에겐

그 정보가 오히려 혼란일 수 있다.

그래서 나는 3D 모델링을 기본으로 한다.

나는 레빗(Revit)을 사용한다.

그리고 이 도구를 통해 기본설계와 실시설계를 한 번에 이어서 진행한다.

별도의 선을 따로 그리고 다시 정리하는 반복 대신,

모델 하나로 구조를 검토하고, 도면을 출력하고, 현장을 준비한다.

Revit과 같은 BIM 기반 도구는

3차원 모델을 중심으로 정보를 구성하기 때문에

도면 역시 '실제 형상'에서부터 나오는 것이다.

그 모델은 단순한 시각화가 아니라,

벽 두께, 마감, 개구부, 구조까지 모두 연결된 정보의 집합이다.

무엇보다 좋은 점은,

2D 도면에 3D 형상을 참고로 함께 제공할 수 있다는 것이다.

이 작은 차이가 큰 오해를 막는다.

“이게 이런 구조였군요.”

도면을 보고 누군가가 이렇게 말하는 순간,

나는 설계자로서 가장 중요한 역할을 다한 것이다.

물론, 이 과정은 더 많은 시간과 노력을 요구한다.

설계자가 구조를 제대로 이해하고 있어야만 모델을 만들 수 있고,

모델이 정교해야 도면도 신뢰를 얻는다.

하지만 그만큼 현장에서는 더 빠르게 이해하고,

더 적게 묻고, 더 정확하게 시공할 수 있다.

나는 설계를 소통이라고 생각한다.

건축주, 시공자, 관리자, 사용자 —

그 모든 사람과의 대화를 이어주는 언어가 바로 ‘도면’이기 때문이다.

그래서 나는 도면을 그리기 전에 공간을 먼저 이해하고,

3D 모델을 구성하고, 그 위에서 2D를 만들어낸다.

그렇게 나온 도면은 직관적이고, 정확하고, 무엇보다 ‘읽히는’ 도면이다.

그게 내가 지향하는 설계다.

설계는 하나의 모델로 시작해,

도면이 되고, 공간이 되고, 결국 사람들의 경험이 된다.

그 모든 시작은,

읽히는 도면에서 출발한다.
